Log Fichier

 Fichier log

Création de fichier historique pour les entrées, sorties et Ibutton.

1. Entrée


Propriété du composant

Désignation : Désignation du composant
Entrée : Active le composant.
Top : Détermine la coordonnée verticale Y du composant
Left : Détermine la coordonnée horizontale X du composant

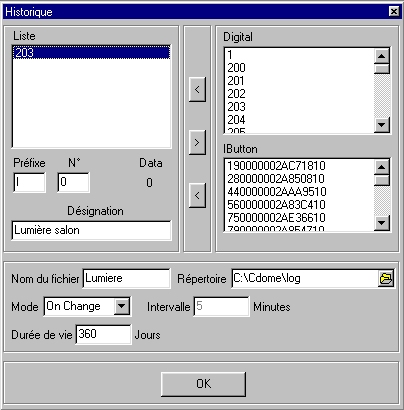

Un click sur le composant avec le bouton droit de la souris vous permet d’accéder à la configuration de l’historique.


Liste : Liste des entrées/sorties digitales et des Ibutton qui composent le fichier historique.
Digital : Liste des entrées/sorties disponibles.
Ibutton : Liste des Ibuttons disponibles.
Pour chaque élément inséré dans la liste, il est possible de personnaliser le préfixe, le numéro ainsi que la désignation. Affiche les composants : Thermostat, hygromètre et le compteur IButton.
Préfixe : Le préfixe et le numéro identifient la donnée dans le fichier historique.
N° : Suit le préfixe dans le fichier historique.
Désignation : Désignation de l’élément de la liste. On retrouve la désignation dans le fichier  .info.
Nom de fichier : Nom du fichier (sans le chemin ni le lecteur)
Répertoire : Répertoire de destination des fichiers. Chaque jour, un fichier est crée. Le Nom complet du fichier se compose du répertoire du nom de la date et de l’extension .log. Ex : c:\cdome\log\lumiere230300.log.
Mode :
-On Change : Ecrit les données dans le fichier à chaque changement. Pour suivre l’état d’une lampe ou d’un moteur.
-Timer : Ecrit les données dans le fichier en fonction de l’intervalle en minute. Pour suivre des températures.
Durée de vie : Durée de vie en jour du fichier sur le disque. Pour garder tous les fichiers mettre 0.

Ex de fichier géneré pour la configuration ci-dessus :

07.16.27 I0 1
07.45.35 I0 0
18.16.44 I0 1
23.18.28 I0 0

La lumière du salon a été enclenchée entre 7h16 et 7h45 ainsi qu’entre 18h16 et 23h18.
