Relais Lampe

Pilotage de relais pas à pas pour la commande d'éclairage ou autre.

1. Entrée
2. On (Enclencher)
3. Off (Déclencher)
4. Sortie
5. On M (Enclenchement avec mémoire)
6. Off M (Déclenchement avec mémoire)

Propriété du composant

Désignation : Désignation du composant
Entrée : Signal d’entrée
Enclencher : Enclenche le relais lampe
Déclencher : Déclenche le relais lampe
Sortie : Signal de sortie (En principe commande un relais pas à pas)
Enclencher M : Enclenche le relais lampe en fonction de l’état de la mémoire du relais lampe
Déclencher M : Déclenche le relais lampe avec mise en mémoire de l’état du relais
Durée : Longueur de l’impulsion de sortie en ms
Top : Détermine la coordonnée verticale Y du composant
Left : Détermine la coordonnée horizontale X du composant

Les commandes Enclencher M et Déclencher M servent à déclencher ou enclencher un groupe de lampe (Les composants avec le même numéro " Enclencher M " font partie du même groupe.
L’entrée Déclencher M déclenche le relais et met en mémoire l’état du relais. Si le relais était enclenché un signal sur Enclencher M enclenche à nouveau le relais.
Très utile pour piloter une configuration de plusieurs lampes avec un seul bouton.

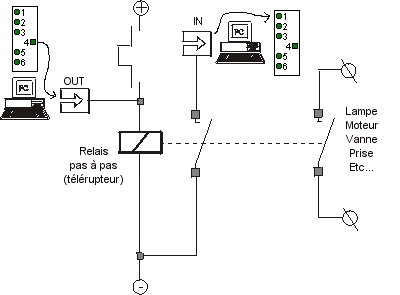

Exemple d’utilisation d’un relais lampe.
L'avantage de cette configuration est de permettre la commande manuel de la sortie. Ce qui permet à l'installation de fonctionner même en cas de panne de l'ordinateur.
